G4-73、Y4-73鍋爐離心通,引風機

零售價

1000.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

離心通引風機

數量

-

+

庫存:

0



1

產品描述

參數

　　用途：

　　G4-73與Y4-73型鍋爐通、引風機適用于火力發電廠中630T/H以下蒸汽鍋爐的通、引風機系統。在無其他特殊要求時，G4-73變可用于礦井通風及一般通用。

　　通風機輸送的介質為空氣，最高溫度不得超過80；引風機輸送的介質煙氣，最高溫度不得超過250度。

　　型式：

　　通風機與引風機制成但單吸入，各有NO.8-28共12個機號。

　　從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”為表示；葉輪逆時針旋轉稱為旋轉風機，以“左”表示。

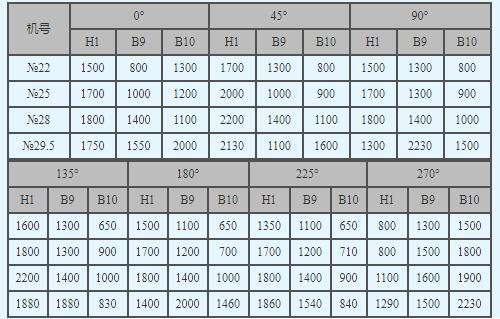

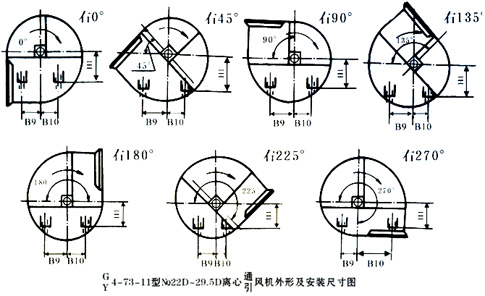

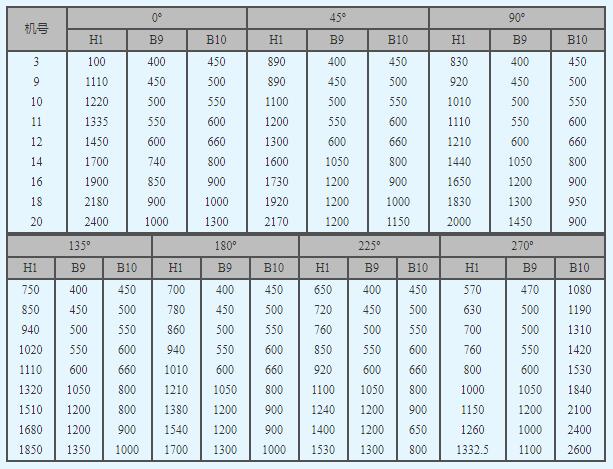

　　風機的出口位置，以機殼的出風口角度表示。

　　風機傳動方式為D式，均采用彈性聯軸器傳動。

　　結構特點：

　　風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

　　（1）葉輪由12片傾機翼斜切的葉片焊接于錐弧行的前盤與平板形的后盤中間。由于采用了機翼形葉片，保證了風機高效率、低噪聲、高強度、葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。

　　（2）機殼是用普通鋼板焊接面成的蝸形體。單吸入風機的機殼做成三種不同形式（№.8～12機殼做成整體結構，不能拆開，№.8～16機殼做成兩開式，№.18～28機殼做成三開式）。對引風機、蝸形板作了適當加厚以防磨。

　?。?）收斂、流線形的進風口整體結構，用螺栓固定在風機入口側。

　?。?）用來調節風機流量的裝置，軸向安裝在進風口前面。調節范圍由0°（全開）到90°（全閉）。調節門的扳把位置，從進風口方向看右側，對右旋風機扳把收下往上推是由全閉到全開方向，對左旋風機，扳把由上往下拉是由全閉到全開方向。

　?。?）傳動部分的主軸由優質鋼制成，本風機均采用流動軸承。軸承箱有兩種形式：№.8～16用整體的筒式軸承箱;№.18～28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用全損耗系統用油L-AN46，加入油量按油位標志的要求。№.8～16整體筒式軸承如彩潤滑脂時，在軸承箱內滾珠一側應加擋油板，基固定槽已預制。引風機備有水冷卻裝置，因此，須加裝輸水管，耗水量隨氣溫不同而異，一般按0.5～1m3/h考慮。

　　性能與選擇：

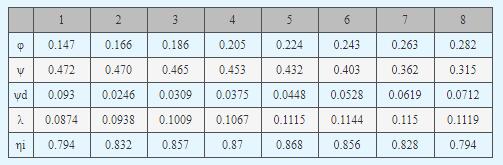

　　G4-73、Y4-73 No.10樣機的無因次性能表
